Как проводится ЭКГ?

Содержание статьи:

• Показания к проведению ЭКГ
• Алгоритм ЭКГ-диагностики
• Техника проведения ЭКГ
• Как читать кардиограмму
• Какие болезни сердца показывает ЭКГ
• Холтеровское мониторирование: показания
• Техника проведения суточного мониторирования
• Электрокардиография под нагрузкой: показания и подготовка
• Техника проведения стресс-теста
• Отличие ЭКГ от Эхо-КГ
• Проведение ЭКГ на дому

ЭКГ (электрокардиография, или кардиограмма) сердца – наиболее простой и часто используемый метод оценки работы сердца. Прибор для записи кардиограммы называется электрокардиограф. Он улавливает и регистрирует электрические импульсы, которые возникают в сердечной мышце. Метод неинвазивный – для него не требуется нарушение кожных покровов, проникновение в полости организма.

Показания к проведению ЭКГ

Электрокардиографию делают в профилактических целях, для первичной диагностики заболеваний и для отслеживания динамики состояния у больных с уже диагностированными патологиями сердца.

Профилактические цели:

• профосмотры детей в определенном возрасте, перед поступлением в детский

сад, школу, спортивные секции, лагеря;

• профосмотры юношей призывного возраста;
• профосмотры работников предприятий, профессиональных спортсменов;
• диспансеризация граждан;
• комиссии для получения водительского удостоверения, разрешения на оружие;
• обследование перед госпитализацией на плановое оперативное лечение;
• обследование беременных женщин при постановке на учет в женской консультации.

Для первичной диагностики электрокардиографию назначают людям, у которых выявлены симптомы болезней сердца. Пациентам с уже установленным диагнозом кардиограмму записывают в ходе лечения, на периодических обследованиях после выздоровления.

Алгоритм ЭКГ-диагностики

Сердце человека самопроизвольно вырабатывает электрические импульсы, которые вызывают его сокращение и расслабление. Импульсы проходят по мышечной ткани сердца от точки их возникновения до места сокращения. Это цикличный и непрерывный процесс. Импульсы улавливаются электродами кардиографа, усиливаются, фиксируются гальванометром и отображаются в виде графика на специальной бумаге – пленке ЭКГ или в электронном виде.

Кривая, вычерченная на пленке, ничего не скажет пациенту. Ее дешифровка проводится врачом-кардиологом или специальным программным обеспечением. Часто в дополнение к электрокардиограмме делают УЗИ (Эхо-КГ исследование) сердца.

Подготовка к процедуре

На кардиограмму обычно направляют врач-кардиолог, терапевт или педиатр. Пациенту необходимо заранее предупредить врача о приеме антиаритмических средств, лекарств от гипертонии, сердечных гликозидов. Общие правила подготовки пациента к ЭКГ:

• за 2-3 часа до исследования не пить чай, кофе, энергетические напитки, не курить;
• в день процедуры не принимать успокаивающие средства;
• избегать физической нагрузки, не заниматься спортом до записи электрокардиограммы;
• надеть одежду, позволяющую без затруднений освободить грудь, щиколотки и запястья.

Записью кардиограммы занимается медсестра кабинета электрокардиографии. Поэтому если пациент хочет что-то обсудить с врачом, нужно сделать это заранее. Результат также сообщит врач, через некоторое время после процедуры, достаточное для подготовки описания. Время проведения ЭКГ занимает от 5 до 10 минут (в покое), ЭКГ с нагрузкой проводится 15-20 минут.

Техника проведения ЭКГ

Пациент ложится на кушетку, оголяет голени, предплечья и верхнюю часть тела. Медсестра обезжиривает участки кожи, на которые будут накладываться электроды, протирая их салфеткой, смоченной в изотоническом растворе хлорида натрия. Поверхность электродов также обезжиривается, на нее или на кожу наносится гель для улучшения электропроводимости.

Электроды фиксируются на теле пациента в определенном порядке. На правую руку накладывается красный электрод, на левую – желтый. Для правой ноги предназначен черный электрод, для левой – зеленый. На грудь в определенных позициях накладываются 6 электродов (V1 – красный, V2 – желтый, V3– зеленый, V4 – коричневый, V5 – черный, V6 – синий) или один электрод последовательно перемещается в разные точки.

Перед записью ЭКГ пациенту нужно успокоиться, во время записи – не шевелиться, не делать глубоких вдохов. ЭКГ сердца можно делать так часто, как это необходимо, процедура не оказывает никакого влияния на организм.

Как читать кардиограмму

Оценить результат электрокардиографии людям без специальной медицинской подготовки практически невозможно. Расшифровку ЭКГ у взрослых и детей делает либо врач, направивший пациента на это исследование, либо доктор отделения функциональной диагностики.

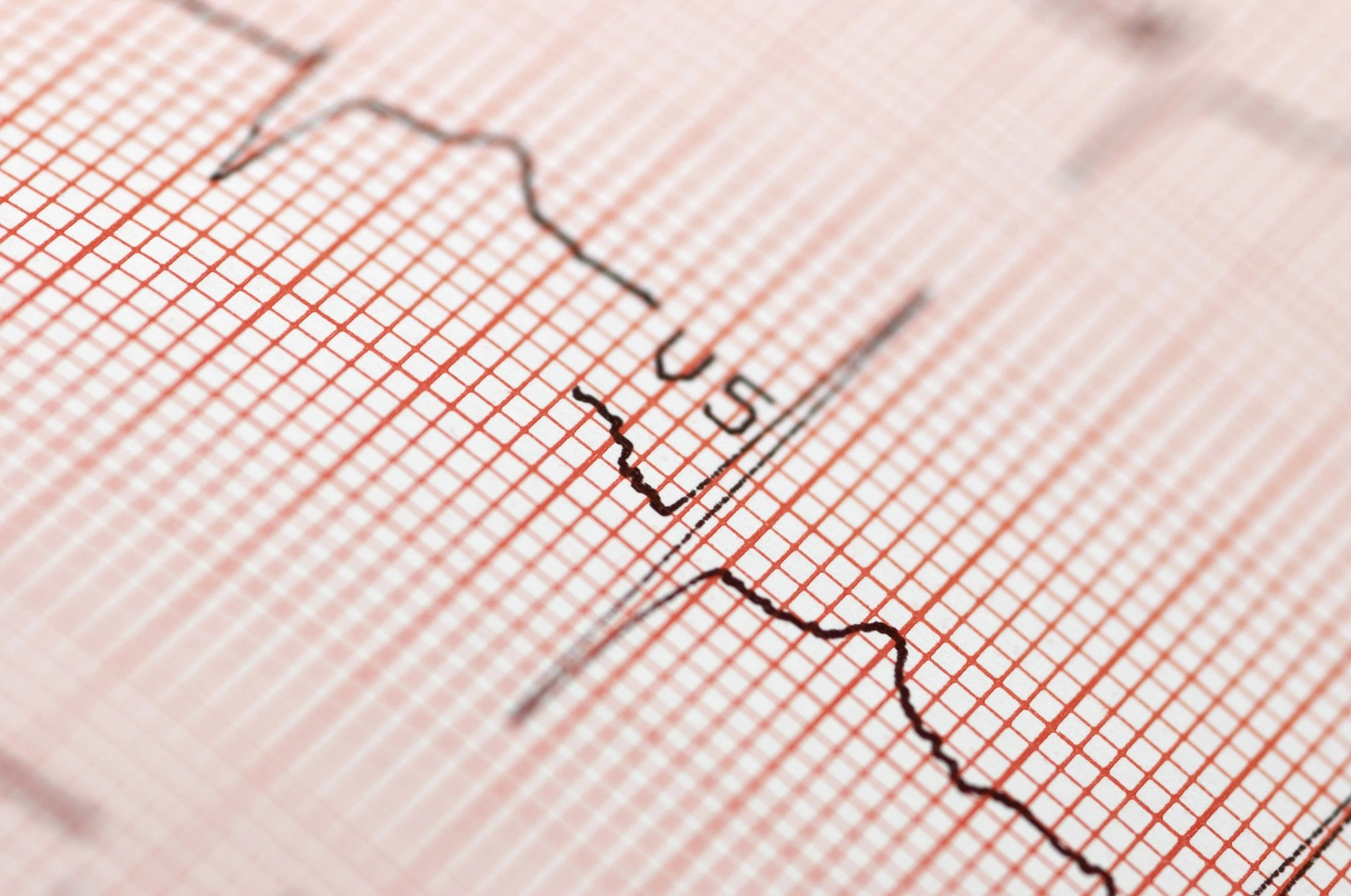

На пленке ЭКГ отображается график в виде ломаной кривой с пиками (зубцами) и интервалами между ними, расположенными на прямой линии, которая называется изолинией. Зубцы обозначаются буквами латинского алфавита – P, Q, R, S, T, интервалы – P-Q, P-R, QRST (QT), QRS, S-T. Для интерпретации результатов кардиограммы врач оценивает продолжительность зубцов в секундах и их амплитуду в стандартных отведениях в миллиметрах, а также продолжительность интервалов в секундах.

Существуют установленные нормы этих величин. Сравнивая результат ЭКГ с нормальными показателями, врач может заподозрить отклонение от нормы частоты сердечных сокращений, наличие аритмий, диагностировать такие острые состояния, как инфаркт миокарда, приступ стенокардии.

Какие болезни сердца показывает ЭКГ

ЭКГ – один из наиболее точных методов для диагностики нарушений ритма. С ее помощью можно выявить причину нарушения ритма, местонахождение патологического очага возбуждения, вид аритмии. Также хорошо на электрокардиограмме отображается частичная или полная блокада проводящих путей сердца.

Важную роль электрокардиография играет в диагностике острого инфаркта миокарда. Изменения при инфаркте четко отображаются на ленте, в сочетании с клиникой это позволяет своевременно начать лечение и во многих случаях спасти больного. Поэтому у врачей или фельдшеров скорой помощи на вызовах к больным с жалобами на боли в сердце всегда при себе портативный аппарат, чтобы иметь возможность сделать кардиограмму сердца на дому.

Холтеровское мониторирование: показания

Для более точной диагностики некоторых болезней сердца и сосудов назначают дополнительные виды ЭКГ-исследований. Один из них – непрерывная запись электрокардиограммы в течение 24 (реже 48, 72) часов, или мониторинг по Холтеру. Он показан в следующих ситуациях:

• восстановительный период после инфаркта миокарда;
• диагностика и отслеживание динамики различных кардиомиопатий;
• оценка работы сердечно-сосудистой системы при врожденных и приобретенных пороках сердца;
• гипертоническая болезнь;
• хроническая сердечная недостаточность;
• подозрение на аритмии;
• боли за грудиной неустановленного характера без изменений на кардиограмме в покое;
• беспричинные головокружения и обмороки.

Техника проведения суточного мониторирования

На грудной клетке пациента размещаются электроды, так же как при снятии кардиограммы в покое, дополнительно они фиксируются лейкопластырем. Электроды соединены с регистратором, который больной носит в специальном футляре все время мониторинга.

Запись электрокардиографии при мониторинге может быть фрагментарной (пациент нажимает кнопку на регистраторе при ухудшении состояния) или постоянной (регистрируются все сердечные циклы в течение суток или более). При этом обследуемый ведет специальный дневник, куда записывает время сна, бодрствования, наличие физической нагрузки, стрессы и другие значимые события. Дополнительно пациент может выполнять по назначению врача нагрузочные тесты.

Электрокардиография под нагрузкой: показания и подготовка

ЭКГ под нагрузкой (стресс-тест, или тредмил-тест) делают для уточнения диагноза ишемической болезни сердца, для контроля сердечной деятельности после аортокоронарного шунтирования при инфаркте миокарда, для постановки диагноза и отслеживания динамики некоторых пороков сердца.

Исследование проводится и здоровым людям – профессиональным спортсменам, летчикам гражданской и военной авиации, кандидатам на службу в силовых структурах, контрактную службу в армии.

Чтобы подготовиться к ЭКГ с нагрузкой, следует отказаться от чая, кофе, алкогольных и энергетических напитков, курения в течение суток до процедуры. Последний прием пищи должен быть за 3-4 часа до записи электрокардиограммы. Интенсивные физические нагрузки необходимо прекратить за двое суток до исследования. Мужчинам за трое суток до процедуры нужно отказаться от приема средств, улучшающих потенцию («Виагра», «Сиалис»).

Техника проведения стресс-теста

Записывается кардиограмма в покое, затем – во время или сразу после физической нагрузки, при необходимости – через несколько минут после нагрузки.

Нагрузка:

• приседания – 20 раз за 40-60 секунд;
• подъем и спуск ногами степ-платформы – 20 раз за 40-60 секунд;
• бег на беговой дорожке в умеренном темпе в течение 20-25 секунд;
• трехминутная нагрузка на велоэргометре.

Врач оценивает частоту сердечных сокращений, их ритм в покое, изменения этих показателей при нагрузке и в восстановительный период. Иногда одновременно с записью электрокардиограммы под нагрузкой измеряют артериальное давление и оценивают показатели в комплексе.

После процедуры медицинский работник должен проконтролировать состояние пациента до восстановления нормальных показателей частоты пульса.

Отличие ЭКГ от Эхо-КГ

Эхо-КГ, или эхокардиография, которую называют также УЗИ сердца – процедура, которая кардинально отличается от ЭКГ.

Эхокардиография – ультразвуковое неинвазивное исследование сердца и сосудов. Высокочастотный звук, испускаемый датчиком эхокардиографа, проходя через ткани сердца, отражается от них и регистрируется этим же датчиком. Результат выводится в виде изображения на монитор.

Данные Эхо-КГ позволяют оценить размеры сердца, толщину, целостность и структуру сердечной мышцы, размеры полостей желудочков и предсердий, сократимость миокарда, состояние клапанов и крупных сосудов.

УЗИ и ЭКГ – разные методы, поэтому нельзя сказать, что лучше проверять состояние сердца каким-то из них. Для оценки деятельности сердечно-сосудистой системы эти исследования назначаются в комплексе.

Проведение ЭКГ на дому

Снятие кардиограммы на дому возможно не только в экстренных случаях. Услуга записи ЭКГ с ее одновременной расшифровкой и консультацией врача-кардиолога востребована среди пожилых людей, маломобильных граждан, инвалидов, пациентов, которым показан постельный режим. Поводом для проведения ЭКГ в домашних условиях и в удобное время может стать нежелание посещать поликлинику (особенно в период пандемии), ненормированный рабочий график пациента. Кроме того, в поликлиниках ожидание записи на процедуру нередко растягивается на недели вперед.

Показаниями для записи кардиограммы на дому являются те же состояния, что перечислены выше. Техника процедуры также ничем не отличается от ЭКГ в медицинском учреждении. Врач приезжает домой к пациенту в заранее оговоренное время, с портативным аппаратом для записи электрокардиографии. После снятия кардиограммы доктор проводит ее расшифровку. Пациенту выдается заключение, которое он передает лечащему врачу или использует в других целях (комиссии, профосмотры).

Источники:

1. Основы электрокардиографии. Нормальная ЭКГ. Нестерова Е.А. Кардиология: Новости. Мнения. Обучение. 2016. №2. с.77-85.
2. Телеметрическая электрокардиографическая диагностика патологии миокарда у лиц трудоспособного возраста. Вишнякова Н.А., Ирхина Е.А., Постникова Л.В. Медицина труда и промышленная экология. 2020. Т60, №5. с.329-334.
3. Эхокардиография - основной метод визуализации сердца. Садчикова И.А., Хохлова Е.А. Медицинская сестра. 2010. №4. с.
